QML1
电机综合保护器

QML1符合《起重机械安全技术监察规程—桥式起重机》(TSG Q0002-2008)的要求,可对各种电机的过电流、短路、缺相、相失衡、错相等提供有效的保护。

QML1内置运算强大的嵌入式微处理器,具有过流定时限和反时限保护功能,适应各种不同的负载特性;具有全中文液晶显示面板,运行数据、内部参数、故障指示一目了然。


采用嵌入式微处理器技术结合真有效值检测软件,准确捕捉电流微小变化。

电流数据智能分析,中文面板实时显示数据和故障原因。

内置EEPROM永久保存参数和故障原因。

4条反时限曲线,适应不同负载特性。

单相或三相定转子电流均可检测。

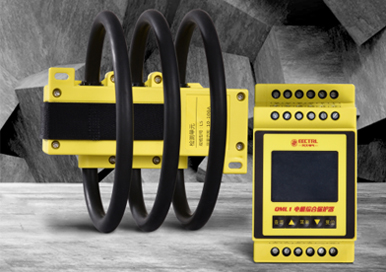

柔性线圈直接环绕于动力回路,无需拆装铜排,安装非常方便。

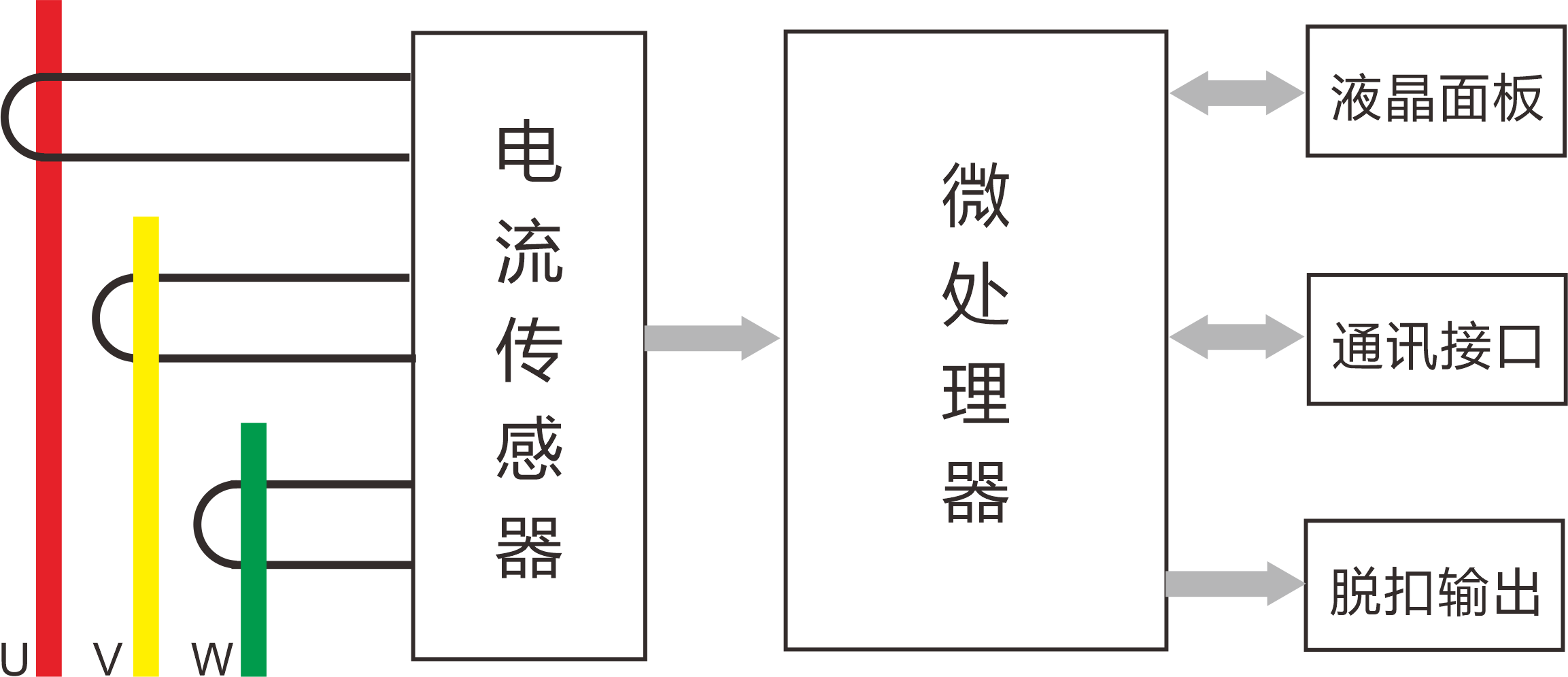

由罗氏线圈采集电流信号,转换成与电流成正比的电压信号,并通过微处理器高密度采样、计算、处理和存储,与设定的条件比较,实际数据超过设定值,即输出保护。



工作电压:220V AC 50/60Hz

电源电压允许波动范围85%~110%。

电流显示精度:5%

电流测量范围:10~3000A

触点容量:2A/250VAC AC-15

海拔高度不超过2000m。

环境温度:-5℃~+55℃。

污染等级3级,安装类别Ⅲ。

安装方式:DIN35mm安装轨安装。
